按現場協商要求提供老化房協議，包括設備本體、風機、電加熱器、風管電 氣控制等全套設備，并負責安裝、調試及人員培訓。 用以家電 電工、電子、化工等產品恒溫、烘干，老化測試等用途，外形美 觀。

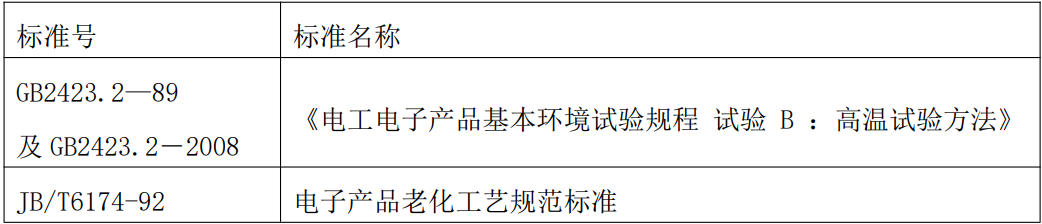

執行相關行業標準：

性能參數：

1、溫度范圍：RT+20℃~150℃

2、溫度精度: 2.1 波動度: ±≤0.5℃ 2.2 溫度均勻度：≤±2℃

3、溫度解析精度:0.1℃

4、升溫速率： 1℃/min

5、降溫速率：滿足 2423.2-2008 要求

房體結構：

1、內箱尺寸： W3500mm×D2000mm×高 2000mm（房體內部尺寸）

2、外形尺寸： W4100mm×D2300mm×H2400mm（不包含送風系統凸出部分）

3、箱體結構 內壁:箱體所有接縫連續焊接，確保長期試驗后不出現泄漏現象。 內箱:外壁焊接，主要位置補強。 內壁底板設計排水孔，將箱內冷凝水排至箱外。 箱底:箱體底板加強焊接成型，承重>2000kg(均勻承載)。 內箱壁板、頂板材質:不銹鋼板(SUS304)。

內箱底板:不銹鋼板(SUS304)。 外箱材質:彩鋼板+粉末噴 保溫材質：巖棉厚 50mm+100PU 發泡

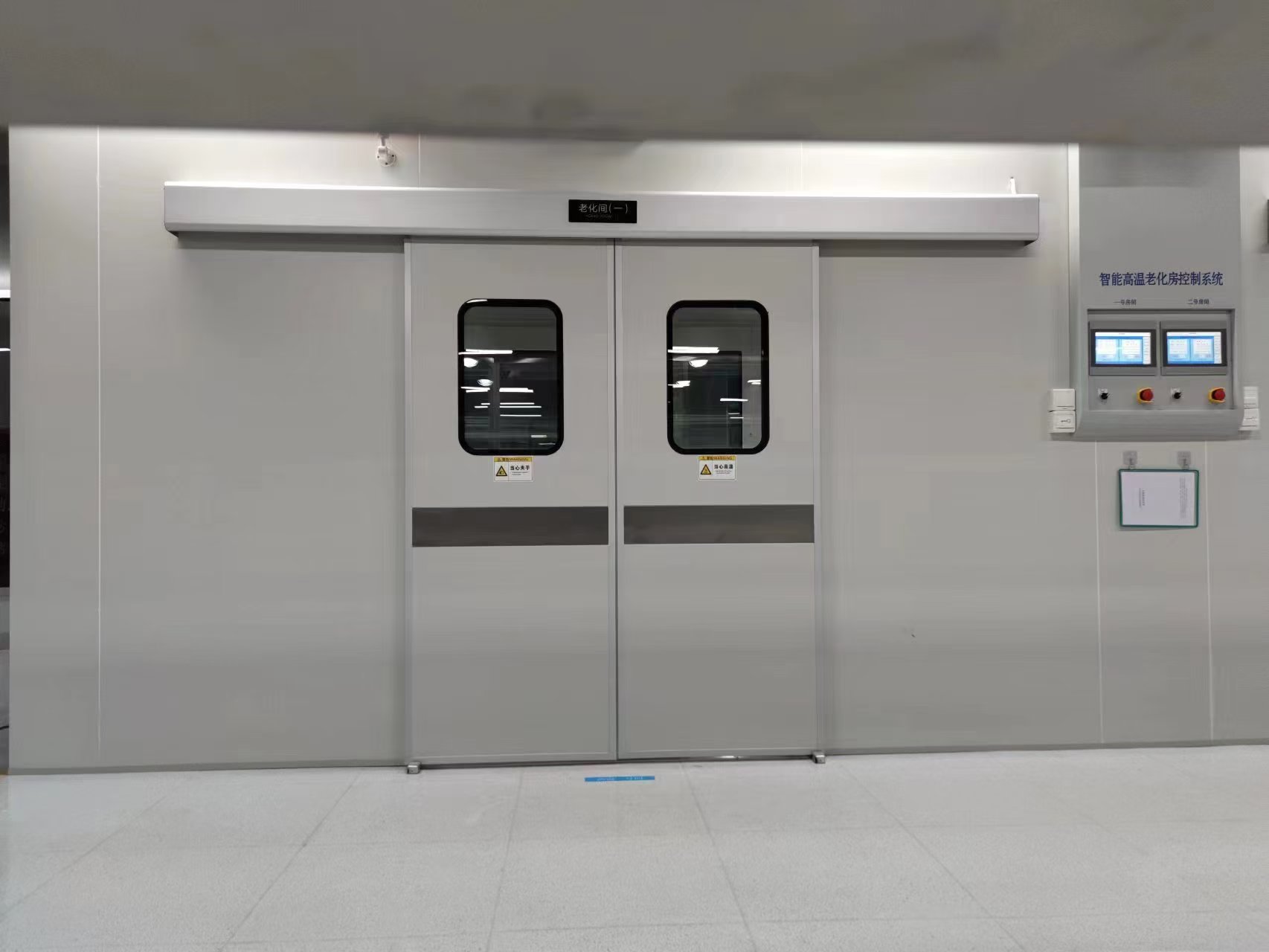

4、老化房采用全鋼制一體成型鋼制烤漆雙開門，高 2000mm X 寬 1700mm 共計 2 扇，開門尺寸 3500*2000mm,門的正上方設有雙層隔熱觀察窗（600mmX400mm 共 2 個），安裝位置現場隨客戶定，隔熱，耐高溫。

5、老化房外部可觀察到內部溫度、工作狀態、老化剩余時間等參數。

6、房間內根據客戶要求預留測試穿線孔及散熱孔，安裝位置及規格現場隨客戶 定制。 7、 每個老化房?jī)?nèi)安裝防爆照明燈 4 盞，耐高溫,帶防護罩；2 臺煙感報警器（不 接到消防系統，機臺單獨報警）；2 組安全出口標志；

溫度控制部分：

采用 TEM880 觸摸屏控制器；溫度及動作自動控制，可自動設定多個溫度及時 間控制波段

a、7 吋真彩色觸摸屏

b、兩種控制方式(定值/程式)

c、 輸出方式：PID 控制輸出/(4-20mA)模擬輸出；

d、通訊接口：（RS232/RS485，通訊長距離 1.2km[光纖可達 30km]），可連接 打印機打印溫濕度曲線監控?cái)?shù)據；配備 485 通訊/LAN 以太網通訊接口,多可 以連接數量大于 10 臺。提供上位機軟件和通訊協議，以協助客戶完成系統集成。 遠程可實現全部控制運行和遠程監視記錄溫度運行參數。

e、程式編輯：可編 120 組程式，每組程式為 100 段；

f、界面語言類型：中文/英文，可任意選擇；

2、觸摸屏界面時時溫度自動跟蹤采集處理，并自動保存功能，界面時時溫度曲 線自動采集處理，并提示操作員保存功能，可拷貝打印分析，數據查詢等功能， 可存儲多個工藝名稱。

3、老化房溫度顯示觸摸屏界面 5 路，房體正中 1 路機械式溫度保護采集

4、觸摸屏上加熱運風按鈕自動互鎖功能，安全可靠，超溫自動排風并停止加熱，4聲光報警提示

5、溫度范圍： 室溫+10℃～150℃（可設 99 個溫度時間波段控制），溫度時間 可隨意設定。

6、恒溫后，靜態溫度均勻度：≤±2℃（靠墻或地 300mm）

7、溫度采集速度：0.1 秒采集一次；具有帶電池保護的 SRAM，可保存設備的設 定值、采樣值及采樣時刻的時間在實時觀察數據;采樣周期可由用戶設置

8、升溫時間：溫升至 150℃約需 50~60 分鐘

9、加熱運風按鈕自動互鎖功能，安全可靠，超溫自動排風并停止加熱。

10、電器主要部分采用施耐德，歐姆龍、韓國彩虹，等品牌。

三、加熱器及熱風循環部分1、送風管道：房間采用同規格巖棉送風墻體，并裝有鋁合金進出風口，外殼圍 繞一周高溫棉保溫層，內部為巖棉保溫板送風管道。 2、加熱器:采用鎳鉻合金高效加熱器 2 組，（均帶有密封防潮處理，安裝于房間 側部不占地方，美觀），每臺加熱器對應高溫離心風機 1 臺，房體中間頂部進風， 房體左右側底部出風，進風口 1 個，出風口 1 個，每組加熱器內分 4 只加熱管， 每只 4.3KW,每路發熱絲可在控制柜單獨打開關閉, 與控制無任何影響，可分多 個加熱通道，當環境溫度高時，可以隨意關閉一組，隨意組合加熱功率，發熱總 功率為約 20kw。 3、加熱方式：房頂加熱，由高溫離心風機強力運風，房頂中間頂部進風，房體 左側底部出風，起動總功率 3kw（含風機，不含產品供電部分），空房恒溫功率 約為 12KW 左右。 4.老化房間內全采用耐溫 200 度高溫線連接，安全可靠。

四、排風部分

1、采用高溫排風風機，300X300（房頂），可選擇自動/手動，停止功能。

2、手動功能：當任何狀態下，排風均打開

3、自動功能：可設定打開關閉時間間歇自動控制排風

五、安全保護部分

1、超溫報警:觸摸屏可設定超溫的范圍或者固定值,當超過這個范圍時,切斷加熱器的電源或打開排風，同時其它等功能，隨客戶搭配。

2、機械式超溫雙重保護:室內安裝了韓國 Rainbow 機械式溫度保護裝置,不受控 制電源部分影響,當超過設定溫度時,自動切斷加熱器總電源并打開排風功能

3、每臺風機配備無風報警系統

4、電器外殼及庫板均接地保護裝置

5、箱內安裝 2 組煙感報警裝置

6、總電源漏電保護、欠相保護 5、隨機配使用說明書、電氣原理圖、易損件

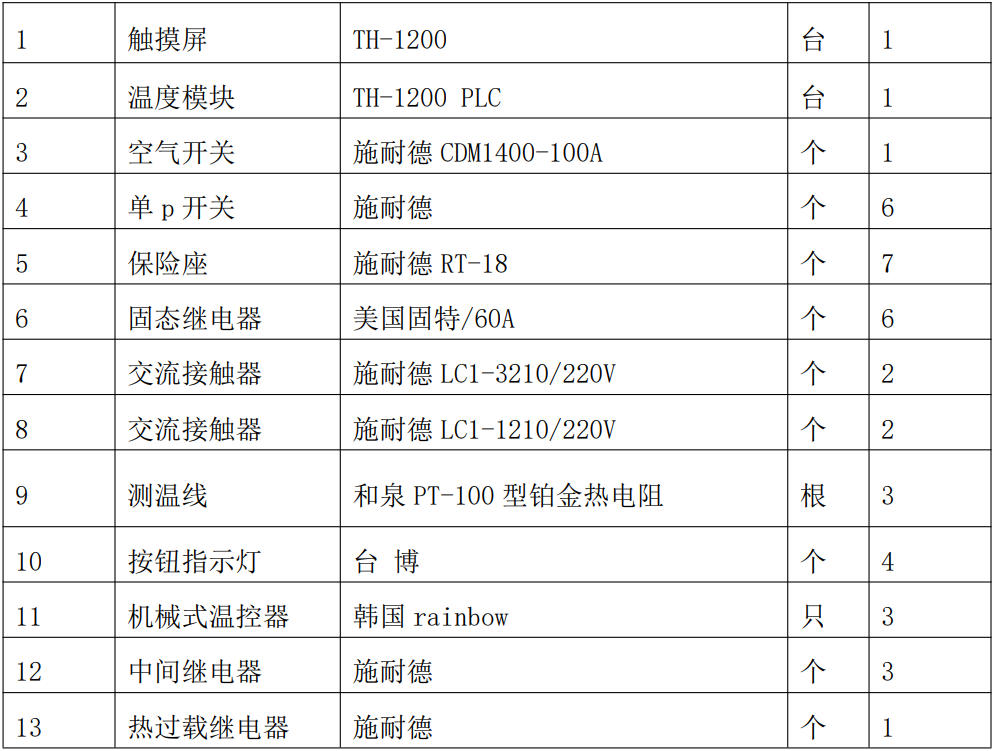

六、電控清單
